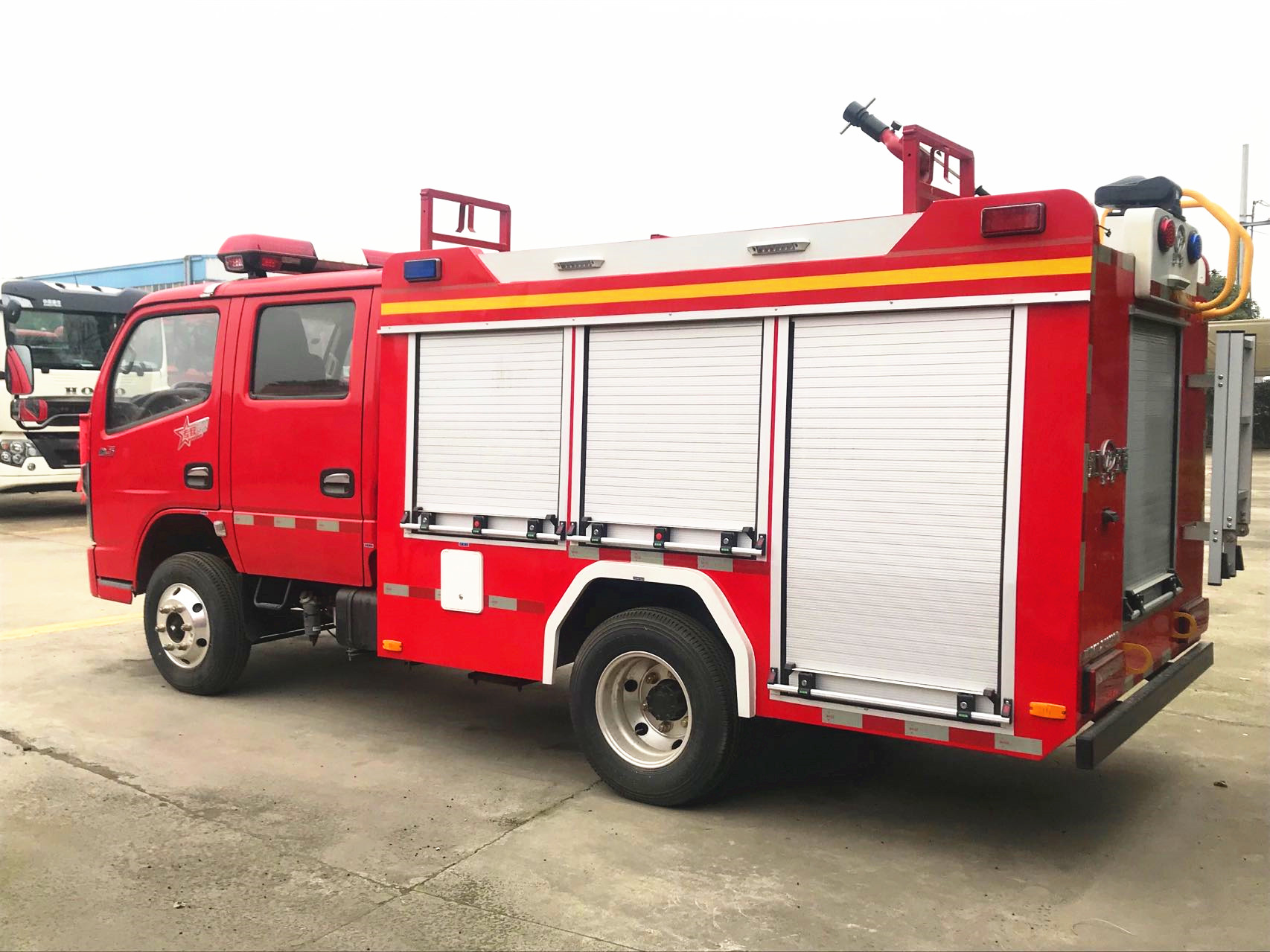

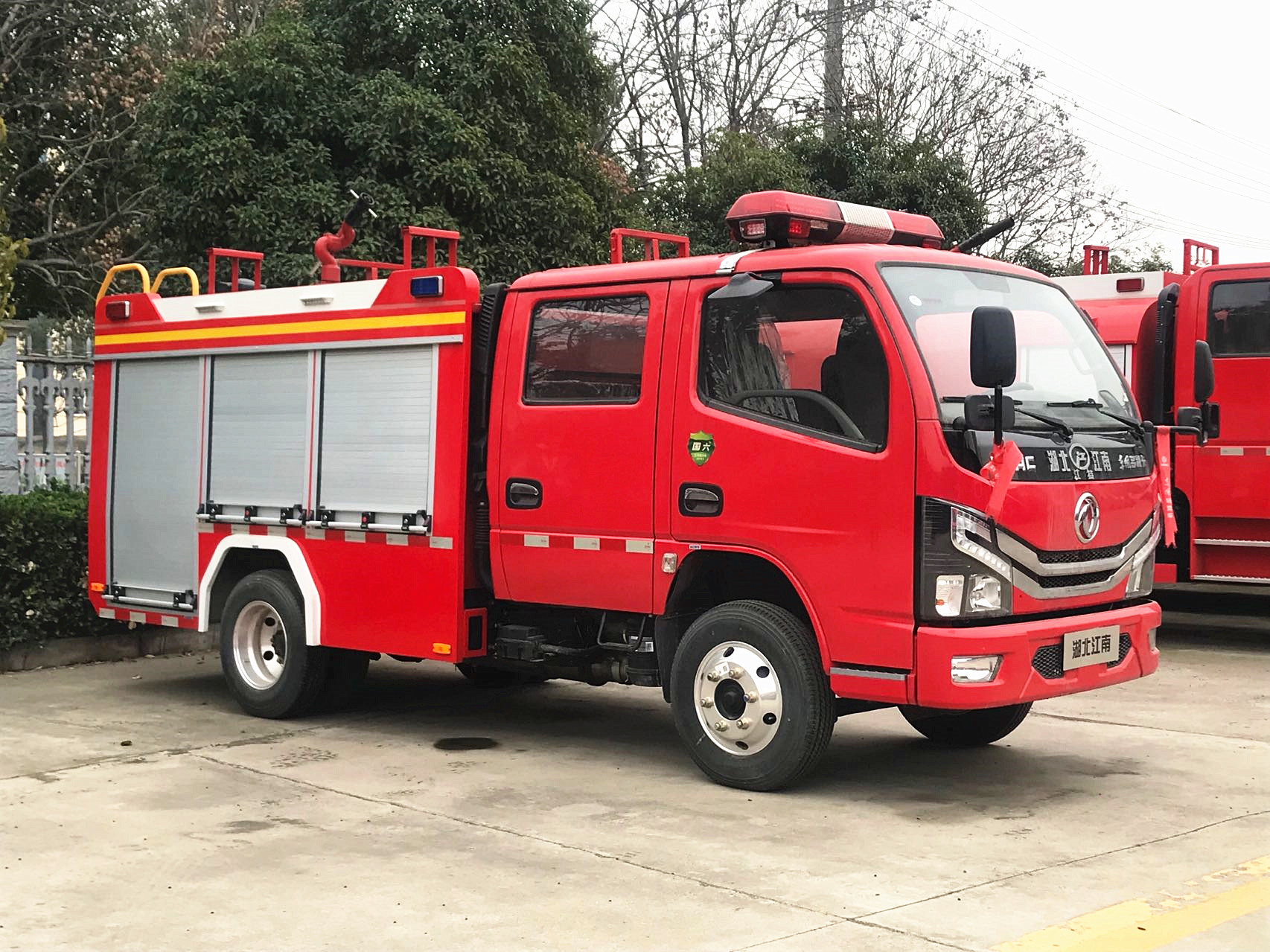

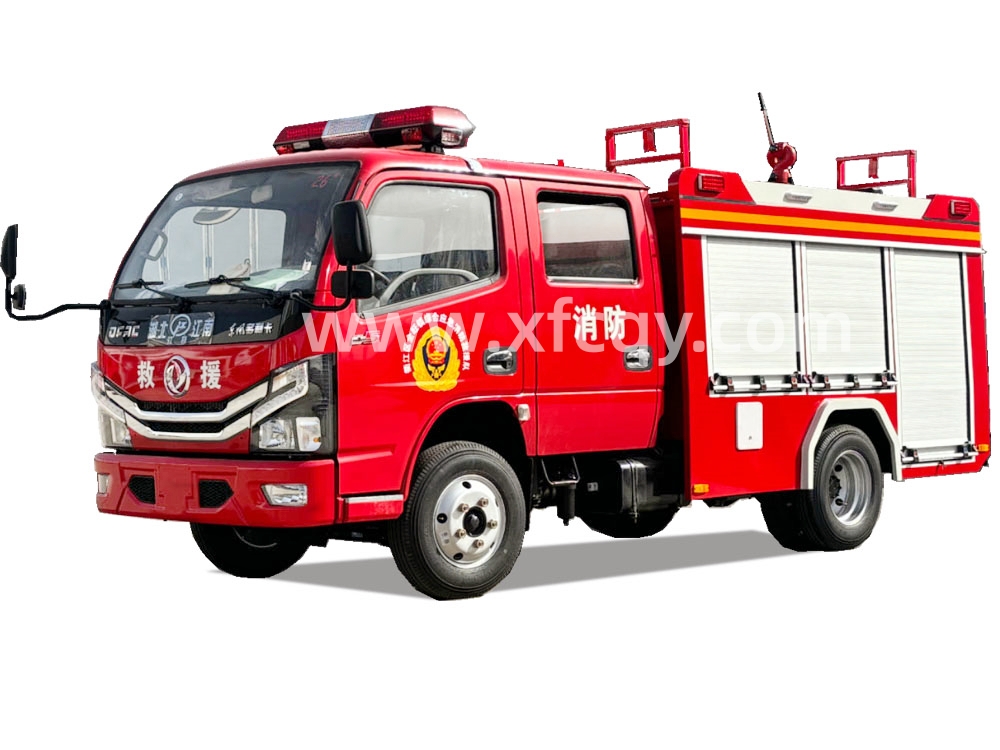

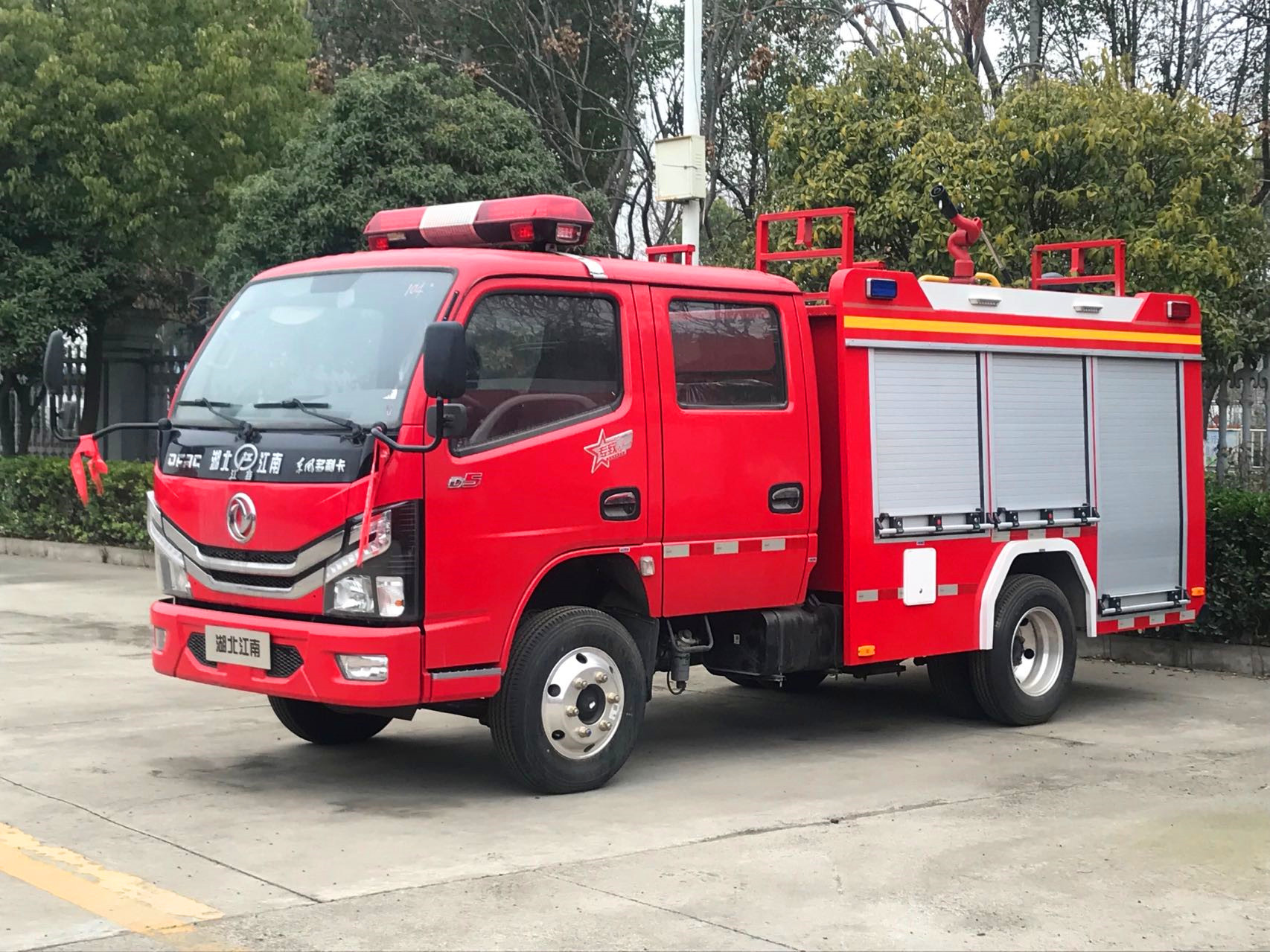

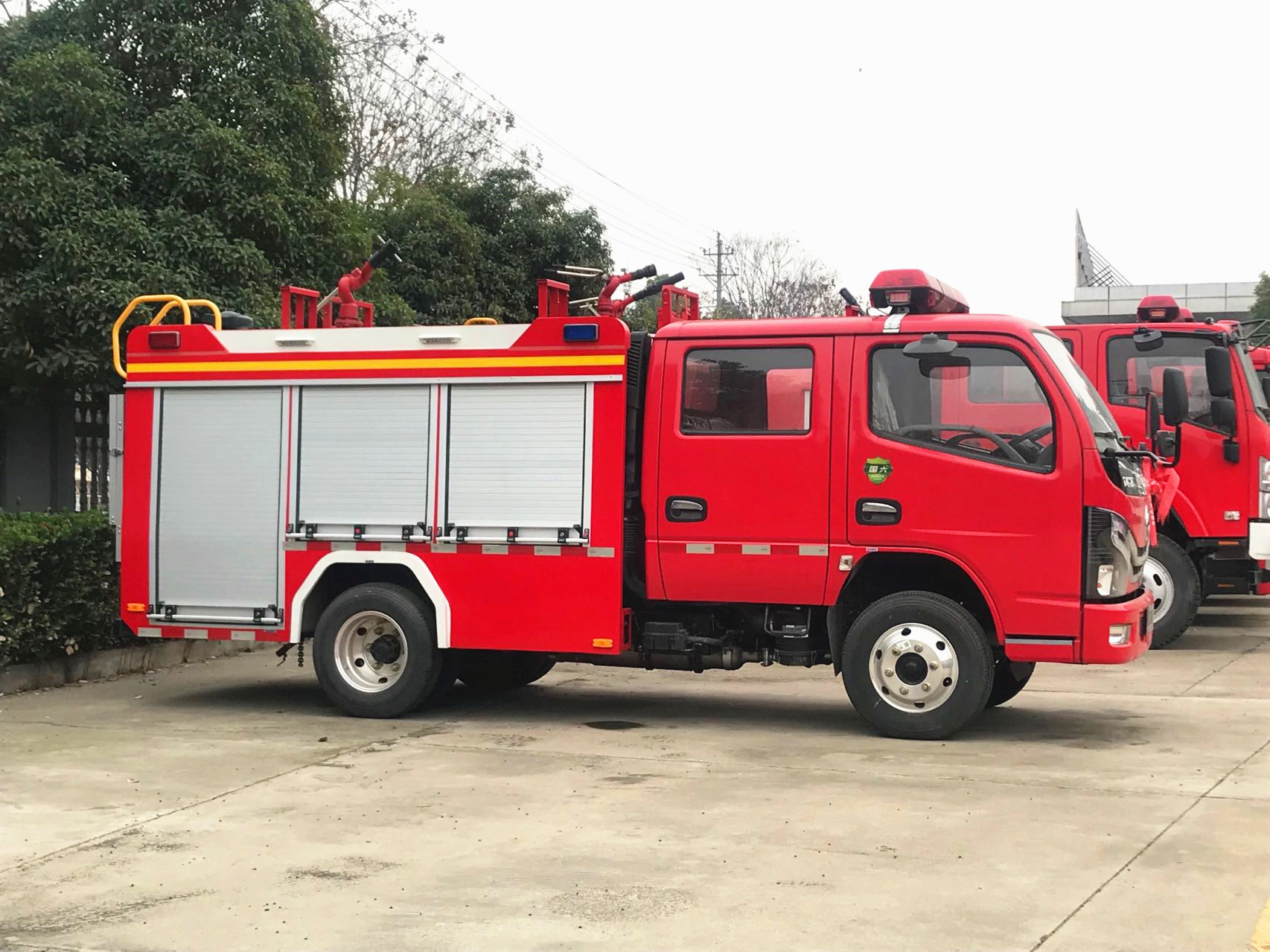

藍牌東風1噸水罐消防車
產品底盤型號：EQ1045DJ3CDF
車型價格：150000 元
銷售經理：欽經理
咨詢熱線：138-7286-0509
銷售經理：王經理
咨詢熱線：139-7179-4417
辦公電話：0722-3303228
圖文傳真：0722-3303228
公司地址：湖北省隨州市北郊星光工業園特1號
一、 整車描述
1、 概述
|
JDF5042GXFSG06E6型水罐消防車，藍牌東風1噸水罐消防車采用東風EQ1045DJ3CDF底盤改裝而成。整車由消防員乘員室和車身兩大部分組成，乘員室為原裝雙排，可乘坐2+3人,該車為內倉罐結構，車身前部為水罐+器材箱，后部為泵房。載液罐體為優質碳鋼，與底盤采用螺栓連接，載水650kg（SG06），（容積最大可做1000kg），裝備了上海茸申消防器材有限公司生產CB10/20型消防泵，額定流量20L/S，車頂安裝成都威斯特消防機械有限公司生產的PL8/20W（SG06）型車用消防炮。該車輛結構緊湊，配置完備，機動性強，藍牌東風1噸水罐消防車價格能夠及時應對企業，社區或重點消防單位的火情，可以第一時間形成小型戰斗力進行初期火災的撲救和人員疏散撤離。可廣泛應用于消防救援站，政府專職消防隊，企業專職消防隊等。
整車消防性能符合GB7956-2014標準要求；底盤通過國家強制性產品認證；發動機排放符合GB17691-2018第六階段限值的規定要求（國Ⅵ標準）；整車通過國家消防裝備質量監督檢驗中心檢測（報告編號：zb201930327）并已列入工信部汽車新產品公告，CCCF正已申報。
|
2、 整車主要參數
|
外廓尺寸
|
5635×2000×2590mm
|
|
最大總質量
|
4350kg
|
|
載液量
|
載水650kg
|
|
最高車速
|
100km/h
|
|
消防泵額定流量
|
20L/s 1.0MPa
|
|
消防炮額定流量
|
20L/s 1.0MPa
|
|
消防炮射程
|
水罐車：≥50m
|
|
比功率
|
85/4.35=19.5
|
|
接近角/離去角
|
24°/13°
|
二、底盤
1、 底盤主要參數
|
型號
|
EQ1045DJ3CDF
|
藍牌車型里的熱銷車型，國內均可掛牌
|
|
制造商
|
東風汽車股份有限公司
|
|
發動機額定功率
|
85kw
|
|
發動機排量
|
2300ml
|
|
發動機排放標準
|
GB17691-2018國Ⅵ
|
|
驅動形式
|
4×2
|
|
軸距
|
2950mm
|
|
最大允許總重
|
4495kg
|
|
最小轉彎半徑
|
≤7.5m
|
|
變速箱
|
手動
|
|
取力器
|
|
2、乘員室
|
結構
|
平頭、四門，原裝雙排
|
|
|
司乘人員數
|
2+3人(可根據用戶需求后排座椅選裝）
|
|
駕駛員位置
|
左置
|
|
設備
|
原車儀表板處設置消防操作儀表板及警燈控制盒，加裝
1、警報器；
2、取力器控制開關及指示燈；
3、附加電源開關；
|
三、 上裝結構及性能參數
|
總體布置
|
整車由消防員乘員室和車身兩大部分組成，車身布置采用整體框架式結構，內藏水罐，兩邊為器材箱，后部為水泵房，罐體為平行長方體廂式容罐。
|
|
工藝要求
|
所有碳鋼型材及板材均采用酸洗磷化處理防銹蝕，所有零部件、標準件均采用電鍍、電泳等表面表面處理工藝。所有切割件均采用激光切割機切割，保證零件精度。
|
|
1、 器材箱和泵室
|
結構
|
主框架結構采用優質鋁合金方管焊接，外裝飾板采用鋁合金板焊接，車頂防滑，可行走。(可根據用戶需求采用鋁合金方管焊接）
|
|
|
器材箱
|
器材箱位于乘員室后部，兩邊設鋁合金卷簾門，內有照明燈。器材箱室內根據需求設儲物盒。
|
|
泵房
|
泵房位于整車后部，兩邊與后邊設鋁合金卷簾門，內有照明燈，泵室兩側可放置部分常用器材
|
|
保溫位置：
|
|
爬梯及上車拉手
|
后爬梯采用鋁合金兩節翻轉爬梯，使用，使用時離地不超過450mm，上車拉手采用表面帶凹槽防滑圓鋼管，表面噴塑處理。
|
|
|
2、水罐
|
|
容量
|
650kg（SG06）
|
|
|
材質
|
優質碳鋼，厚度為3mm(可不銹鋼、PP材質制作）
|
|
結構
|
內藏式罐體，內設縱、橫防浪板，中間開有人孔，封頭、側板、隔板均有增加強度的梯形折筋，頂板采用角鐵加強，水罐能承受0.1 MPa 的靜水壓力，經0.1 MPa 靜水壓強度試驗，罐體兩側面不出現明顯殘余變形，整體防銹蝕處理
|
|
罐體固定
|
與底盤車架螺栓連接
|
|
罐體設置
|
人孔：設直徑460mm人孔1個，帶有快速鎖定/開啟裝置
|
|
溢流口：設DN65溢流口1個
|
|
放余水口：設1個DN25水罐放余水口，配球閥
|
|
注水口：在水罐左右兩側各接1只DN65接口
|
|
進出水口：設1個水罐到水泵進水管，DN100閥門，手動控制，設1個水泵至水罐充水管，DN65閥門，手動控制
|
四、水系統

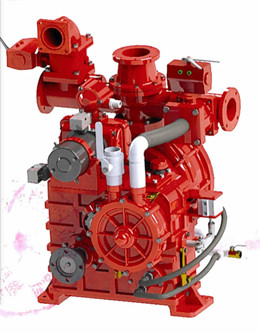

1、水泵
|
型號
|
CB10/20型低壓車用消防泵
|
|
|
形式
|
常壓離心式
|
|
額定流量
|
20L/s @1.0MPa
|
|
出口額定壓力
|
1.0MPa
|
|
最大吸深
|
7m
|
|
引水裝置
|
活塞式真空泵
|
|
引水時間
|
最大吸深時≤35s
|
2、 管路系統
|
管道材質
|
優質無縫鋼管
|
|
|
吸水管路
|
泵房后側設一個DN100吸水口
|
|
注水管路
|
水罐左右兩側各設一個DN65注水口，泵房內設置1個DN65水泵向罐內注水管路
|
|
出水管路
|
泵房左右兩側各設1個DN65出水口，帶截止閥和捫蓋
|
|
冷卻水管路
|
配有冷卻取力器的冷卻水管路及控制閥
|
五、滅火裝置
1、車載水炮
|
型號
|
PS8/20W
|
|
|
制造商
|
成都威斯特消防機械有限公司
|
|
回轉角度
|
360°水平回轉
|
|
最大仰/俯角
|
俯角≤-15°，仰角≥+60°
|
|
流量
|
20L/S
|
|
射程
|
≥50m
|
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
|
駕駛室內控制
|
水泵脫掛檔、警燈警報、照明及信號裝置控制等
|
|
|
泵室內控制
|
上裝總電源開關、參數顯示、狀態顯示
|
七、電氣設備
|
附加電氣
|
設獨立電路
|
|
|
輔助照明
|
消防員室、水泵房及器材箱分別設有照明燈，操縱儀表板上設有照明、指示燈等
|
|
頻閃燈
|
車身兩側安裝紅、藍兩色頻閃燈
|
|
警示裝置
|
長排全紅警燈，安裝在駕駛室頂部
|
|
警報器，其控制盒在駕駛員前下方
|
|
火場照明
|
上裝后部安裝35W消防探照燈1個
|
八、表面處理
|
面漆
|
優質國產漆
|
|
顏色
|
車體外表面主色為RO3消防紅
|
九、隨車消防器材的布置和配備
1、器材布置
|
1
|
按照消防實戰需要，根據消防操作程序，就近取放。
|
|
2
|
使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。
|
|
3
|
標示醒目，多人操作，互不干涉。
|
2、器材配備（標配）
|
1
|
吸水管
|
100×2米
|
4
|
根
|
螺紋式
|
|
2
|
濾水器
|
FLF100
|
1
|
件
|
螺紋式
|
|
3
|
分水器
|
FII80/65×2-1.6
|
1
|
件
|
內扣式
|
|
4
|
集水器
|
JII100/65×2-1.0
|
1
|
件
|
內扣式
|
|
5
|
水帶
|
13-65-20
|
8
|
盤
|
低壓；內扣式
|
|
6
|
異徑接口
|
KJ65/80
|
2
|
件
|
內扣式
|
|
7
|
水帶包布
|
DT-SB
|
4
|
件
|
|
|
8
|
水帶掛鉤
|
|
4
|
件
|
|
|
9
|
地上消火栓扳手
|
QT-DS1；長400
|
1
|
件
|
|
|
10
|
地下消火栓扳手
|
長860
|
1
|
件
|
|
|
11
|
吸水管扳手
|
FS100
|
2
|
件
|
|
|
12
|
泡沫外吸液管
|
|
1
|
根
|
|
|
13
|
空氣泡沫槍
|
|
1
|
支
|
|
|
14
|
直流開關水槍
|
QZG3.5/7.5；65
|
1
|
支
|
低壓；內扣式
|
|
15
|
直流開花水槍
|
QZK3.5/7.5；65
|
1
|
支
|
低壓；內扣式
|
|
16
|
消防桶
|
|
1
|
個
|
|
|
17
|
滅火器
|
3㎏
|
1
|
具
|
|
|
18
|
消防腰斧
|
長390 ；GF-285
|
1
|
件
|
|
|
19
|
橡皮錘
|
|
1
|
件
|
|
|
20
|
可充電式手提照明燈
|
|
1
|
件
|
|
